Chauffe écran LCD

Par temps froid les écrans LCD de raquette de contrôle, gèlent! Alors un brain storming commence avec un ami. Après quelques jours mon ami arrive avec une idée originale!

Brancher une cellule chauffante fait maison, qui ce branchera sur le contrôleur de bué Thousand Oaks. Ce qui chauffera la raquette selon la température voulue et surtout d'être adaptif à la température extérieur.

Alors vous trouverez ci-bas toutes les étapes à suivre pour réalisé ce petit bricolage. Noter que le bricolage a été fait sur deux raquettes de contrôle Skywatcher Syscan pour monture HEQ5 Pro.

Liste des composantes:

• 5 X Résistances 120 Ohms 5% (la valeur des résistances tient compte d'une alimentation 12Vdc)
• Ruban à Tuyau (Duct Tape)
• Fil RCA. (fil double séparé)

!!!...AVIS IMPORTANT...!!!

Je ne  peux être tenu responsable de toute blessure pouvant aller aux blessures mortelles. Ainsi, que tout bris ou dommage a votre équipement. Vous seul êtes responsable de vos gestes.

Voici la procédure:

• Débrancher tout la raquette de contrôle de la monture et vous assurez qu'aucun courant n'est présent,

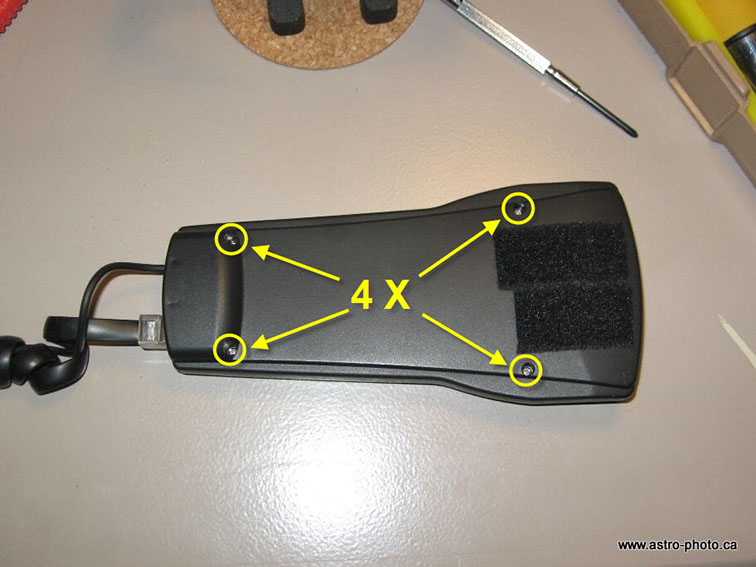

• Ouvrir votre raquette de contrôle en deux,

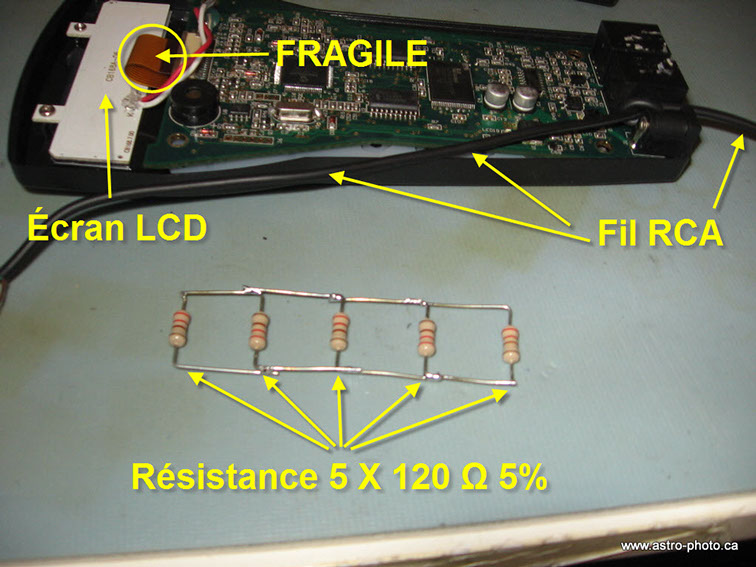

• Identifier les composantes clés de votre raquette, selon la photo ci-bas.

• Effectuer le montage/soudage des 5 résistances selon la grandeur de votre LCD. Les résistances doivent être monté en parallèle. Ce qui veux dire un coté des 5 résistances est souder au fil positif (fil du centre du fil RCA) et l'autre coté des résistances au fil négatif (tresse de cuivre du fil RCA),
• Passé le fil RCA selon le chemin le plus logique et qui causera le moins de pression sur les composantes une fois le tout remonté.

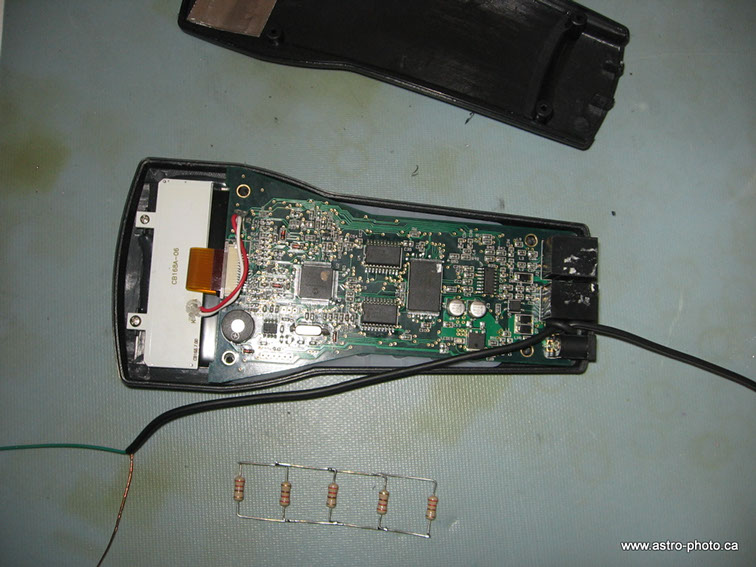

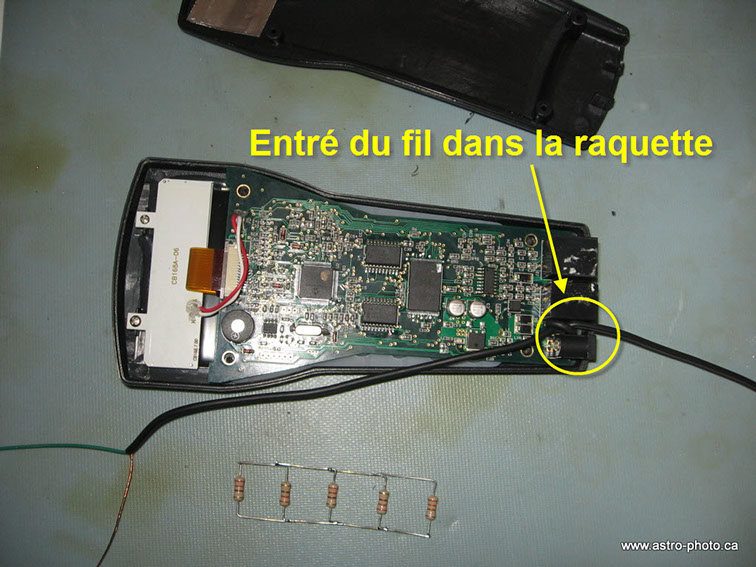

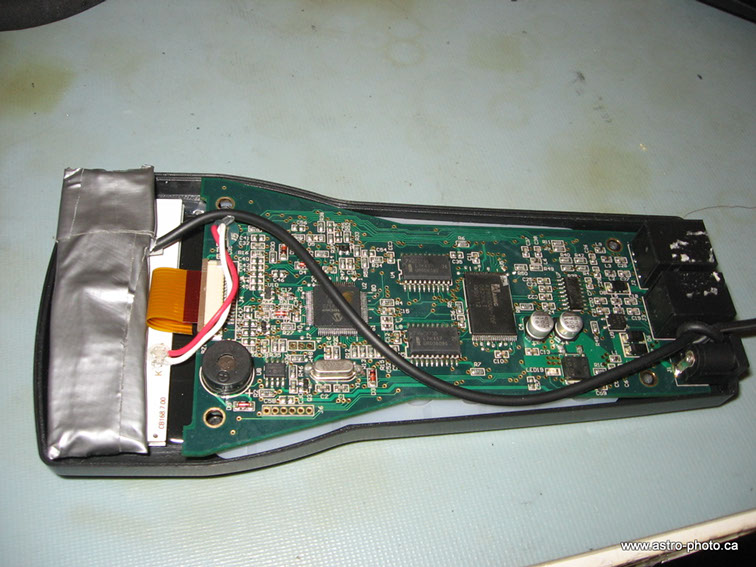

• Remarquer sur la photo ci-bas, l'endroit où le fil entrera dans la raquette et le noeud qui retiendra le fil.

• Il sera sûrement nécessaire d'enlevé un peu de plastique pour faire place au nouveau fil. Il vous sera nécessaire de faire des tests de fermeture avant de finir le montage. Voir photo ci-bas

• Assembler le fil RCA comme montré sur la photo, le shield d'un coté et le fil du centre sur l'autre. Ici vous vous assurez que le shield ne sera pas en contact avec le fil du centre pour éviter tout court circuit.

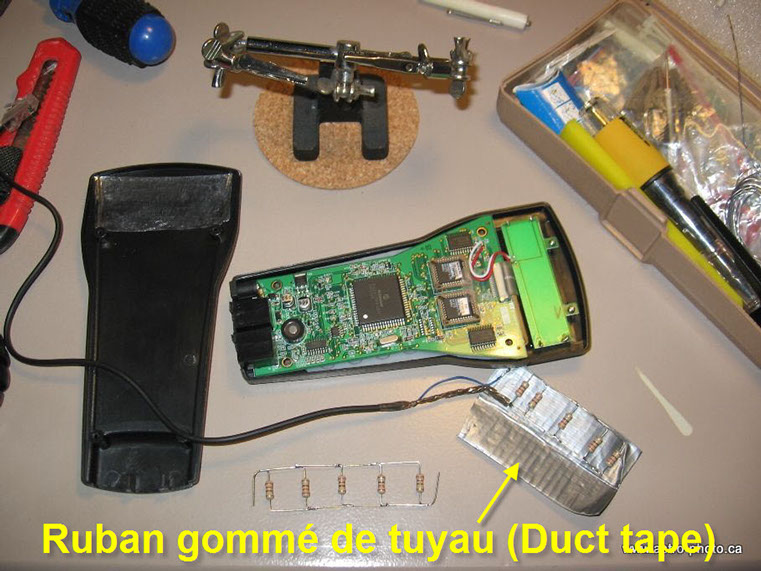

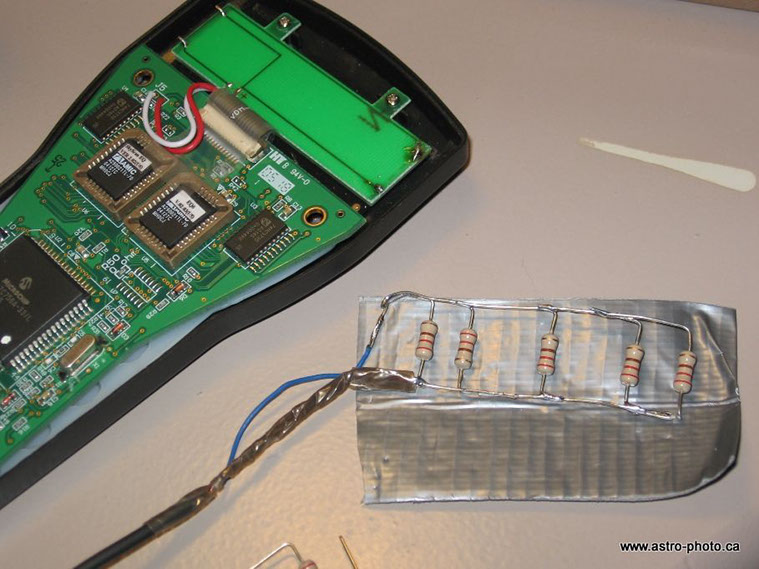

• Effectuer le montage de ruban gommé de tuyau (duct tape) comme sur la photo. Une longueur x plié de façon à ce que la face gommé se recolle sur elle même. Ceci vous donnera une double épaisseur. Positionner votre cellule chauffante à l'intérieur et replier le ruban . Au besoin, prendre du ruban gommé de tuyaux pour fermer correctement le tout. Faire attention à ce que votre montage ne sois pas trop épais.

• Ici, il serait judicieux de tester le tout avant de passer à l'assemblage finale.
• Une fois le montage de la cellule chauffante réalisé, positionner celle-ci sur l'endos du LCD, sur les photos, une à le dos blanc et l'autre vert.

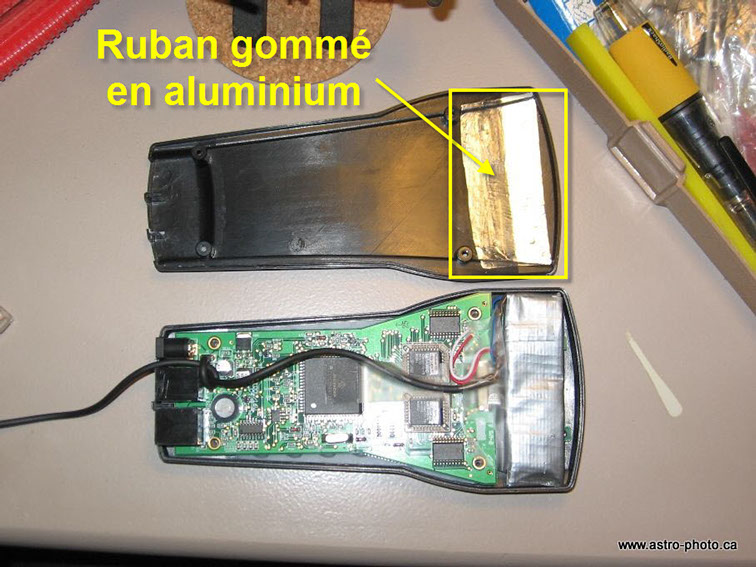

• Remarquer sur la photo précédente, du ruban gommé d'aluminium à été ajouter pour contenir plus de chaleur en direction du LCD et de protéger le plastique du couvercle de la raquette.
• Assurez-vous que le tout ferme encore bien!

• Fermer le couvercle et remettre les vis (4). À cette étape, il n'est pas nécessaire de visser de façon exagérée. Si vous ne portez pas attention à la force de serrage, les vis briseront les filets de l'autre partit de la raquette. Ce qui aura pour effet de ne plus bien fermer celle-ci.

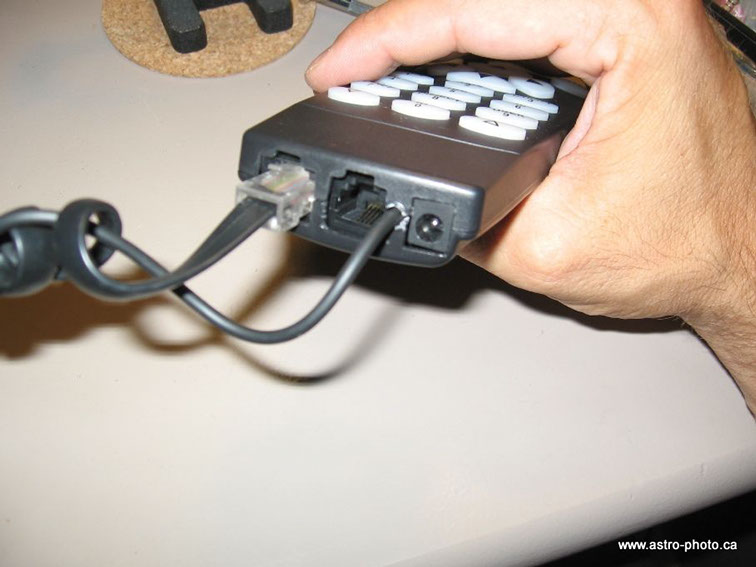

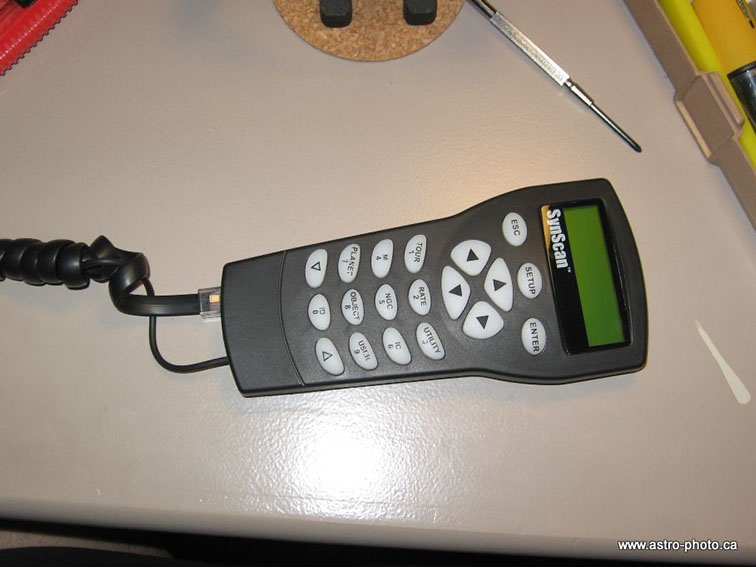

• Pour avoir un aspect plus fini et plus propre, vous pouvez passer le fil RCA au centre de votre fil en spirale. VOILÀ, votre raquette de contrôle est fin prête a affronter l'hiver...
